Svorky Kombiloc
Kód: 310429 310430 502/34 502/36 310432 502/41 310433 310422 310435 502/50 310434 310426 502/61 310402 502/69 310406 502/78 310436 310427 502/94 502/95 502/111 310428 502/118 502/122 Zvolte variantuDetailní popis produktu

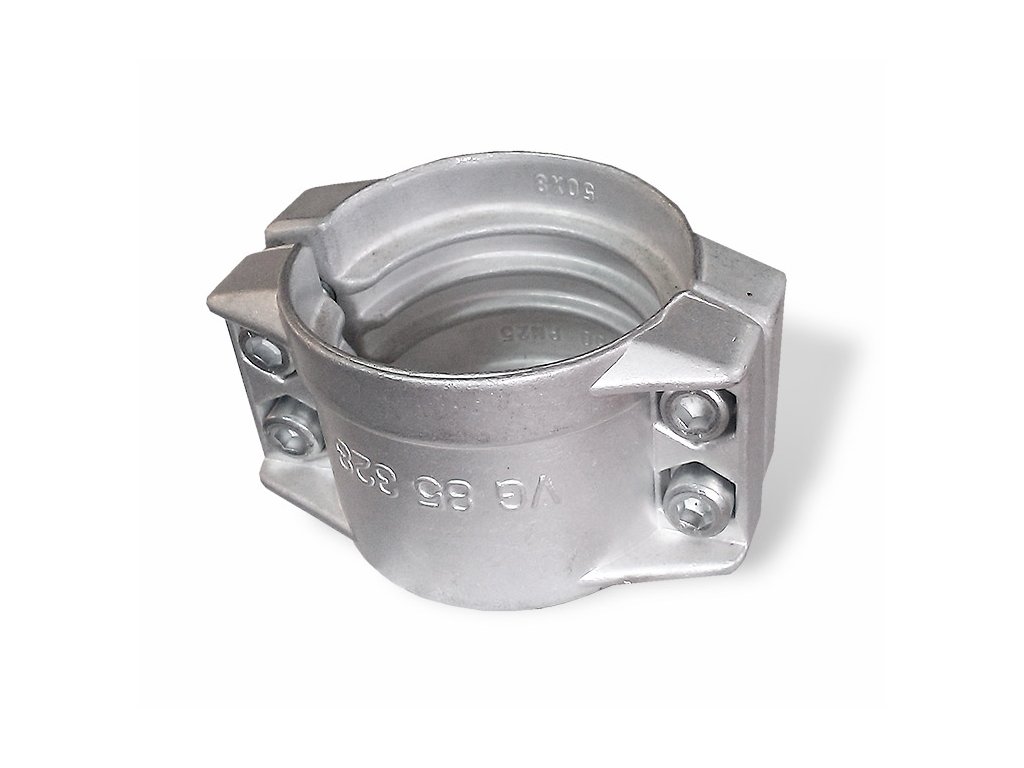

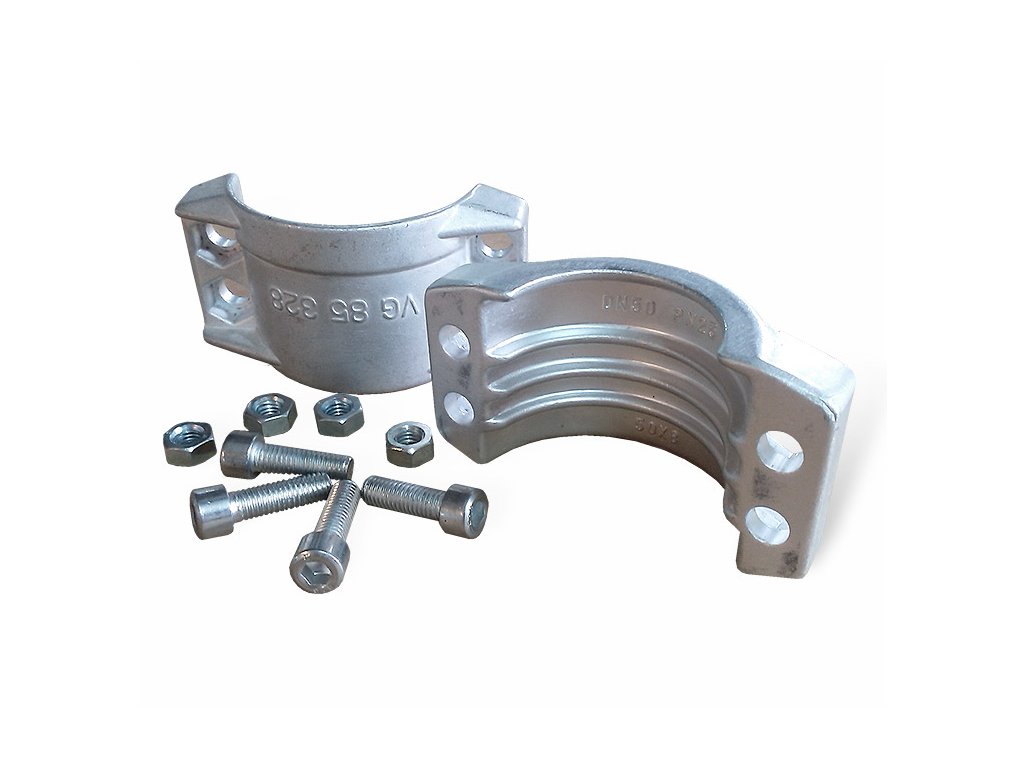

Dvoudílná hadicová svorka opatřená bezpečnostním zámkem proti vysunutí koncovky. Upínání na hadici se provádí 4-8 šrouby na obvodu svorky. V kombinaci s k tomu určenými koncovkami tvoří velmi kvalitní spoj s dlouhodobou životností a vysokou bezpečností.
Norma: DIN 2817/EN 14420-3 (norma nezahrnuje všechny nabízené rozměry)
Použití:
Upevnění pryžových, tlakových a sacích hadic s hladkým povrchem. Zejména doporučujeme pro použití u hadic pro petrochemické produkty, chemikálie a páru, kde je vyžadována vysoká bezpečnost.
U hadic na přehřátou páru je doporučujeme maximálně do teplot +165°C a tlaku páry do 7Bar.
Materiál:
standardně: Hliník
na objednávku: mosaz nebo nerezová ocel
Technická specifikace
| Ø hadice | síla stěny | rozsah stahování |
Hmotnost |
|---|---|---|---|
| (mm) | (mm) | (mm) | (kg/ks) |
| 13 | 5 | 22-24 | 0,11 |
| 19 | 6 | 30-33 | 0,13 |
| 25 | 5 | 34-36 | 0,19 |
| 25 | 6 | 36-39 | 0,14 |
| 25 | 8 | 40-42 | 0,16 |
| 32 | 5 | 41-43 | 0,14 |
| 32 | 6 | 43-46 | 0,15 |
| 32 | 8 | 47-50 | 0,17 |
| 38 | 5 | 47-49 | 0,16 |
| 38 | 6,5 | 50-53 | 0,16 |
| 38 | 8 | 53-56 | 0,19 |
| 40 | 7 | 53-56 | 0,19 |
| 50 | 5 | 59-62 | 0,30 |
| 50 | 6 | 61-63 | 0,32 |
| 50 | 8 | 64-67 | 0,27 |
| 50 | 10 | 69-71 | 0,31 |
| 63 | 6 | 74-76 | 0,53 |
| 63 | 8 | 78-82 | 0,40 |
| 75 | 6 | 86-88 | 0,58 |
| 75 | 8 | 89-93 | 0,49 |
| 75 | 10 | 94-97 | 0,53 |
| 80 | 8 | 94-98 | 0,47 |
| 100 | 6,5 | 111-115 | 1,05 |
| 100 | 8 | 114-119 | 1,19 |
| 100 | 10 | 118-122 | 1,15 |
| 100 | 12 | 122-126 | 1,40 |
Doplňkové parametry
| Kategorie: | Hadicové spony a svorky |
|---|---|
| Materiál: | hliník |
